Цифровая радиография

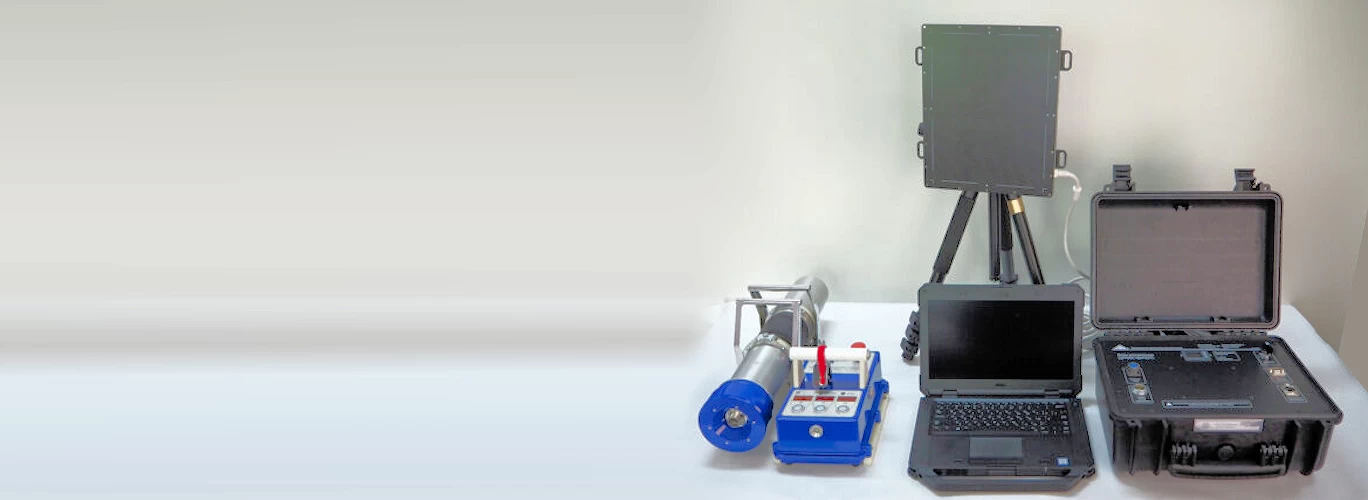

Комплексы цифровой радиографии обеспечивают высокоточный контроль качества сварных соединений, проверку электроники, геометрии изделий и наличия включений в материалах. Применяются в строительстве, ремонте, на производстве и в различных исследованиях.

Цена по запросу

Сделано в России

Работает на ИИ

Представленная линейка оборудования неразрушающего рентгеновского контроля, производимого компанией ООО “РаДиаТех”, позволяет с высокой точностью решать задачи контроля сварных соединений и получать объективные и достоверные данные о характере дефектов нефтегазовых и химических трубопроводов, резервуаров больших размеров, различных ответственных металлоконструкций и оборудования.

Оборудование может применяться в полевых и лабораторных условиях, характеризуется многофункциональностью и является оптимальным решением при комплектации лабораторий неразрушающего контроля.

Комплексы с автоматическим перемещением

БАРС (для труб малого диаметра)

Рентгеновский контроль сварных соединений и швов труб малого диаметра

Цена:

по запросу

Барс И2 (для труб больошого диаметра)

Рентгеновский контроль сварных соединений и швов труб большого диаметра

Цена:

по запросу

rentgen-svarnyh-soedinenij-i-shfov-trub-i-truboprovodov-bolshogo-diametra-1024x768

Беспленочная автоматизированная рентгенометрическая система «БАРС» предназначена для проведения контроля кольцевых сварных соединений стальных труб, баков и конструкций на этапе строительства, эксплуатации и ремонта с архивированием результатов контроля в электронном виде в базу данных и отображением на экране монитора переносного компьютера, который является центром управления и обработки изображения, в режиме реального времени.

Принцип работы системы основан на преобразовании рентгеновского излучения, прошедшего через объект контроля, в цифровое изображение.

Рентгеновское излучение после прохождения через контролируемый объект воздействует на сцинтилляционный экран детекторного модуля, вызывая свечение экрана. Световой поток, вызванный свечением сцинтилляционного экрана, попадая на чувствительный элемент детекторного модуля, преобразуется в электрический ток, величина которого прямо пропорциональна мощности светового потока. Затем, полученные значения электрического тока усиливаются и преобразуются в цифровой код, с помощью которого в электронной схеме детекторного модуля формируется и передается на блок управления и питания цифровое рентгеновское изображение объекта контроля (сварного соединения труб).

Цифровые радиографические программно-аппаратные комплексы

БеРКУТ 1512-50

Размер пикселя: 50 мкм
Пространственное разрешение по Duplex IQI ISO 19232-5: 13D
Размер чувствительной области: 144х115 мм

Цена:

по запросу

БеРКУТ 1012-100

Размер пикселя: 100 мкм
Пространственное разрешение по Duplex IQI ISO 19232-5: 10D
Размер чувствительной области: 243х307 мм

Цена:

по запросу

БеРКУТ 1316-125

Размер пикселя: 125 мкм
Пространственное разрешение по Duplex IQI ISO 19232-5: 9D
Размер чувствительной области: 124х160 мм

Цена:

по запросу

БеРКУТ 4343-100

Размер пикселя: 100 мкм
Пространственное разрешение по Duplex IQI ISO 19232-5: 10D
Размер чувствительной области: 430х430 мм

Цена:

по запросу

Цифровой радиографический программно-аппаратный комплекс «БеРКУТ» предназначен для цифрового рентгеновского контроля качества сварных соединений металлических труб и конструкций из металла (емкостей, резервуаров, цистерн), контроля электронных технических устройств, контроля геометрических параметров изделий из различных материалов, контроля веществ в твердом и жидком состоянии на наличие определенных включений, проверки подозрительных объектов на наличие запрещенных предметов, для использования в ветеринарных целях в режиме реального времени в лабораторных и полевых условиях.

В последние годы методы получения и обработки изображений в различных областях науки и промышленности значительно продвинулись вперед. Одним из таких методов является использование пленок и пластин для регистрации излучения. Этот процесс включает в себя экспозицию, оцифровку и анализ полученных снимков, что позволяет достичь высокой точности измерений и определения различных параметров.

Пленки и пластины используются для регистрации излучения в самых разных форматах. Они обладают высокой чувствительностью и позволяют получать качественные изображения при минимальном уровне излучения. В процессе экспозиции свет или другое излучение воздействует на чувствительный слой пленки или пластины, что приводит к изменению её свойств. После экспозиции проводится оцифровка полученного изображения, что позволяет сохранить его в цифровом формате для дальнейшего анализа и использования.

Существует несколько типов пленок и пластин, которые используются в зависимости от конкретных задач и требований. Например, в промышленности часто применяются плоскопанельные детекторы, которые позволяют быстро и точно измерять параметры различных объектов. Эти детекторы обладают высокой чувствительностью и способны регистрировать даже минимальные изменения излучения.

Одним из основных преимуществ использования пленок и пластин является их широкий спектр применения. Они могут использоваться для регистрации видимого света, ультрафиолетового и инфракрасного излучения, а также рентгеновских и гамма-лучей. Это делает их незаменимыми инструментами в различных областях науки и техники, включая медицину, биологию, физику, химию и многие другие.

Для обеспечения высокой точности и надежности измерений необходимо соблюдать определенные требования к пленкам и пластинам. Например, они должны соответствовать стандартам ГОСТ и иметь определенные характеристики, такие как толщина, чувствительность и другие параметры. Важно также правильно выбирать источники излучения и условия экспозиции, чтобы получить максимально точные результаты.

На нашем сайте вы можете найти полезную информацию о различных методах регистрации излучения, а также ознакомиться с новостями и статьями на эту тему. Мы предлагаем широкий спектр услуг, включая консультации специалистов, анализ полученных данных и помощь в выборе оборудования. Наши специалисты имеют многолетний опыт работы в этой области и готовы ответить на любые ваши вопросы.

В случае необходимости вы можете воспользоваться поиском на сайте, чтобы быстро найти нужную информацию. Мы также предлагаем возможность регистрации и получения дополнительных услуг, таких как доступ к специализированным файлам и базам данных. Все предоставляемые данные соответствуют требованиям ГОСТ и других стандартов, что гарантирует их высокую точность и надежность.

В заключение, хотелось бы отметить, что методы регистрации излучения с использованием пленок и пластин являются важным инструментом в различных областях науки и техники. Они позволяют быстро и точно измерять параметры различных объектов, что делает их незаменимыми в современных условиях. Если у вас возникли вопросы или вам нужна дополнительная информация, вы всегда можете обратиться к нашим специалистам, которые с радостью помогут вам разобраться в любых сложностях и найти оптимальные решения для ваших задач.

Промышленная цифровая радиография представляет собой современный метод неразрушающего контроля (НК), который позволяет визуально оценивать состояние материалов и изделий, используя широкий диапазон энергии. Этот метод основан на использовании радиографических аппаратов, которые генерируют излучение с различными уровнями напряжения. Полученные сигналы фиксируются запоминающими устройствами, что позволяет проводить точные измерения и оценки.

Цифровая радиография обладает рядом преимуществ по сравнению с традиционными методами. Во-первых, она обеспечивает более высокий динамический диапазон и чувствительность, что позволяет выявлять дефекты, которые могут быть не видны при использовании менее чувствительных приборов. Во-вторых, процесс проявки и хранения снимков упрощается благодаря цифровым запоминающим устройствам, что исключает необходимость в проявочной установке и физическом архиве.

Обычно цифровые радиографические установки комплектуются ультразвуковыми измерительными приборами и другими устройствами для проведения комплексного анализа. Это позволяет сократить количество раз, когда требуется проводить контроль, и повысить точность результатов. В каталоге нашей компании вы найдете разнообразные аппараты и комплектующие для промышленной цифровой радиографии, которые соответствуют самым высоким стандартам.

Использование цифровой радиографии позволяет не только повысить качество контроля, но и сократить время на проведение аттестации и хранения данных. Все результаты сохраняются в цифровом формате, что обеспечивает удобство доступа и поиска информации. Промышленная цифровая радиография – это надежный и эффективный метод, который найдет применение на любом производственном месте.
