Комплекс
цифровой
радиографии
ЦиРКом

Цена: по запросу

Назначение

Комплекс цифровой радиографии «ЦиРКом» (далее – Комплекс) предназначен для цифрового рентгеновского контроля электронных технических устройств и их компонентов, контроля качества сварных соединений металлических труб и конструкций из металла, контроля геометрических параметров и целостности изделий из различных материалов, контроля веществ в твердом и жидком состоянии на наличие (отсутствие) определенных включений, проверки подозрительных объектов на наличие запрещенных предметов, для использования в ветеринарных целях в режиме реального времени в лабораторных и полевых условиях.

Цифровой детектор адаптирован к рентгенозащитной досмотровой камере «КАЛАН-4» при проведении специальных проверок электронных устройств и оборудования и является альтернативной заменой радиографической пленки и фосфорных пластин.

Технические характеристики

Характеристика, параметр Значение, характеристика
Тип сенсора CMOS
Возможность сохранения рентгеновских снимков с разрешением, не хуже 1600 точек на дюйм
Разрядность изображения 16 бит
Минимально выявляемый диаметр медной проволоки 50 мкм
Области контроля: 1 2 3 — 146 х 114 мм (1 х 1) 280 х 215 мм (2 х 2) 420 х 420 мм (3 х 4)
Максимальное количество позиций детектора 3х4
Минимальное время контроля областью № 3 36 с
Интерфейс GigaEthernet
Энергетический диапазон 50 кВ-250 кВ
Рабочий температурный диапазон от -30 до +40 ℃
Относительная влажность 80 %
Степень защиты IP52
Габаритные размеры (ГхШхВ): 580 x 540 х 175 мм
Вес комплекса ~ 19 кг
Материал корпуса Алюминий/Карбон
Питание AC 120-240 В, 50/60 Гц, 50 Вт
Характеристика, параметр Значение, характеристика
Тип сенсора CMOS
Возможность сохранения рентгеновских снимков с разрешением, не хуже 1600 точек на дюйм
Разрядность изображения 16 бит
Минимально выявляемый диаметр медной проволоки 50 мкм
Области контроля: 1 2 3 4 — 146 х 114 мм (1 х 1) 280 х 215 мм (2 х 2) 420 х 320 мм (3 х 3) 695 х 420 мм (5 х 4)
Максимальное количество позиций детектора 5х4
Минимальное время контроля областью № 4 60 с
Интерфейс GigaEthernet
Энергетический диапазон 50 кВ-250 кВ
Рабочий температурный диапазон от -30 до +40 ℃
Относительная влажность 80 %
Степень защиты IP52
Габаритные размеры (ГхШхВ): 830 х 695 х 175 мм
Вес комплекса ~ 23 кг
Материал корпуса Алюминий/Карбон
Питание AC 120-240 В, 50/60 Гц, 50 Вт
Характеристика, параметр Значение, характеристика
Возможность сохранения рентгеновских снимков с разрешением, не хуже 1600 точек на дюйм
Разрядность АЦП 16 бит
Размер чувствительной области 243 х 307 мм
Максимальная частота кадров для полнокадрового режима 4 к/с, GigaEthernet 12 к/с, Optical Fiber
Интерфейс GigaEthernet, Optical Fiber
Энергетический диапазон 20 кВ-350 кВ
Рабочий температурный диапазон от -30 ℃ до 40 ℃
Геометрические размеры (ДхШхВ) 343х286х34,5 мм
Масса 5,5 кг
Материал корпуса Алюминий
Защита сенсора Алюминий/Карбон
Напряжение питания: входное напряжение выходное напряжение — 100-240 В (частота 50/60 Гц) 24 В
Мощность потребляемая (максимальная) 20 Вт
ЦиРКом 1012 легко переносится и устанавливается в труднодоступных местах, и предназначен для специальных исследований. В комплектацию входит промышленный ноутбук.

Комплектация

  • ЦиРКом — Цифровой Рентгеновский Комплекс
  • Программное обеспечение «БАРС-клиент»
  • LAN кабель 10 м
  • Кабель питания 5 м
  • Паспорт
  • Руководство по эксплуатации
  • Декларация о соответствии ТР ТС 004/2011, ТР ТС 020/2011

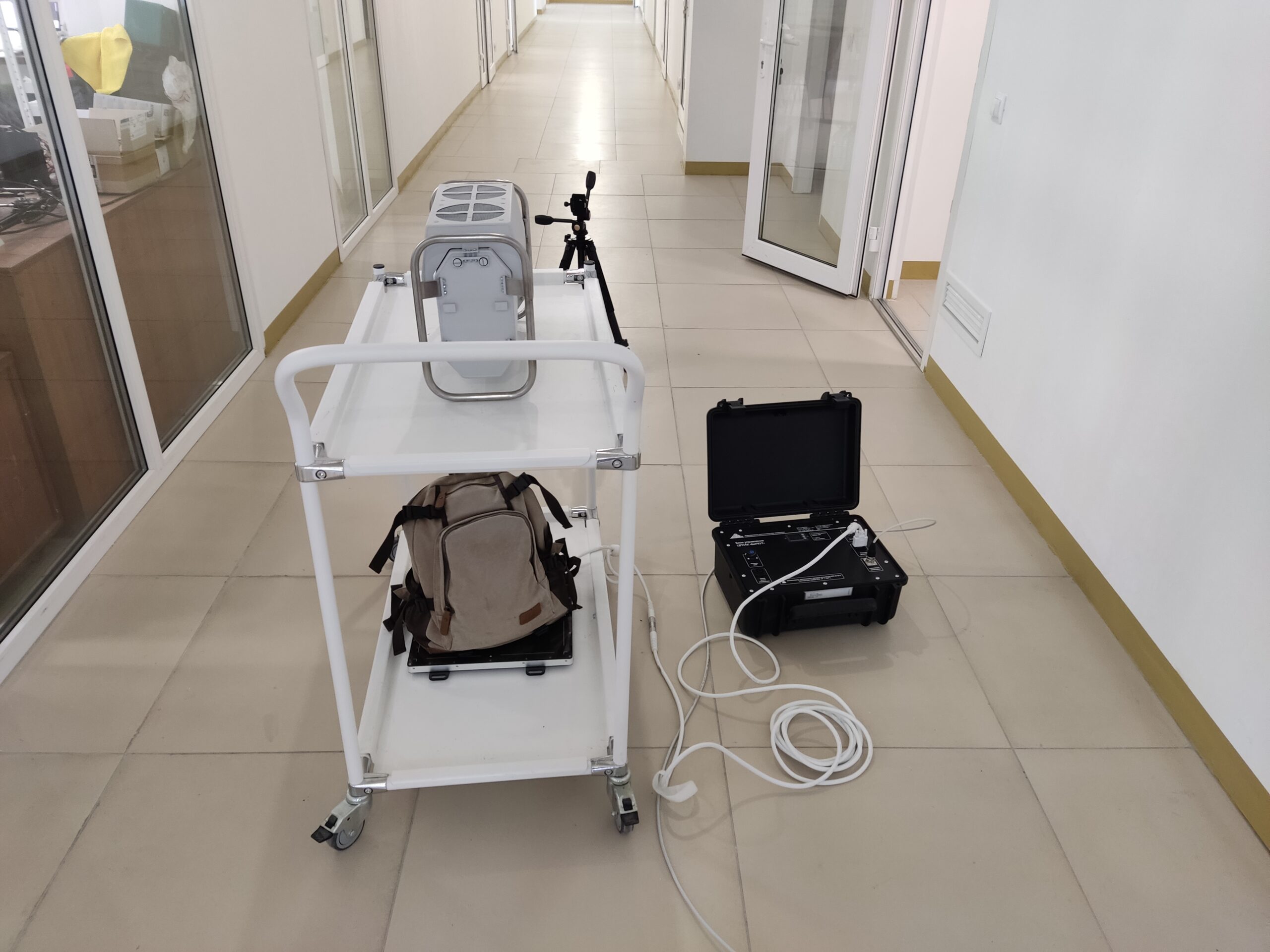

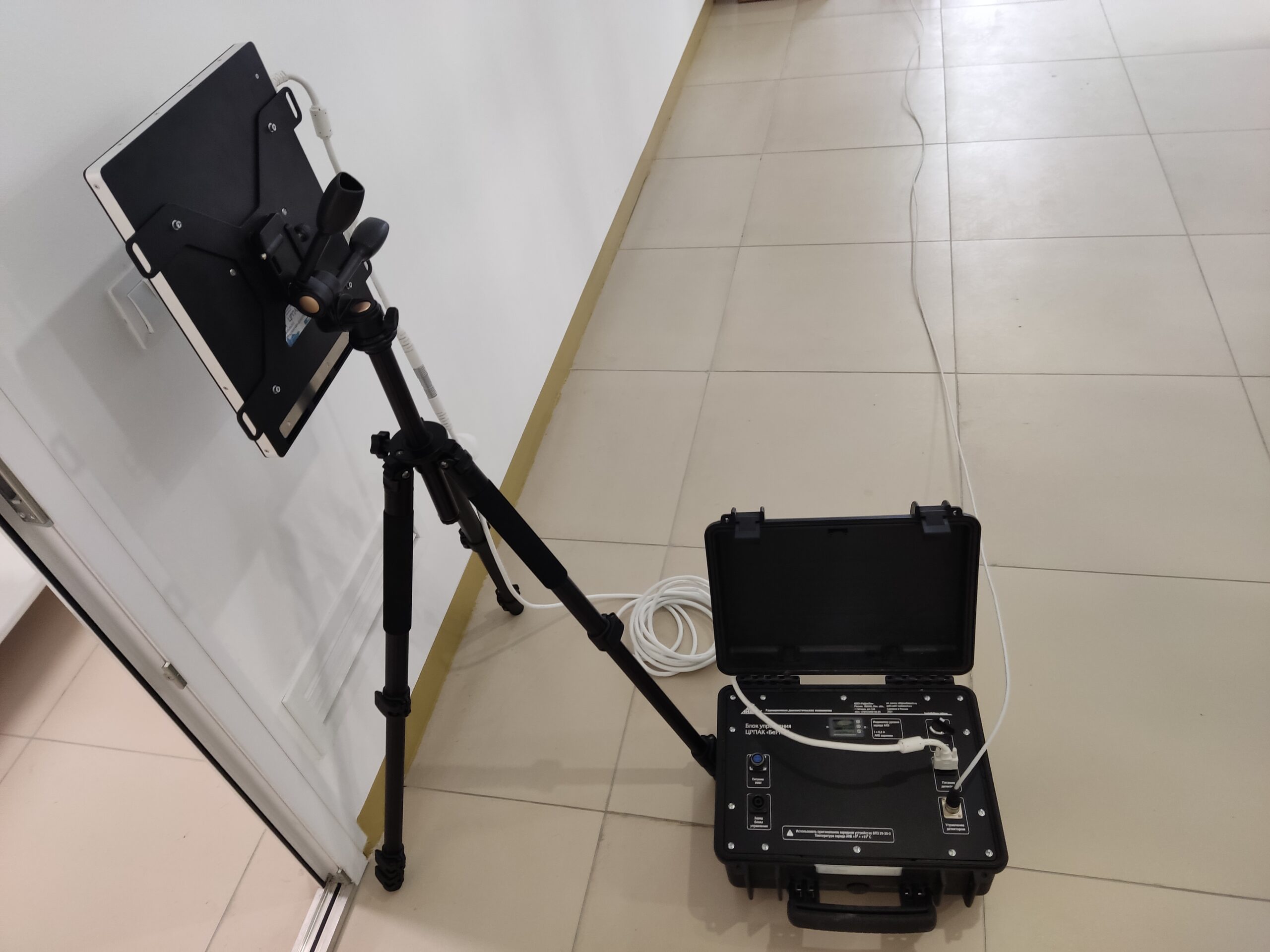

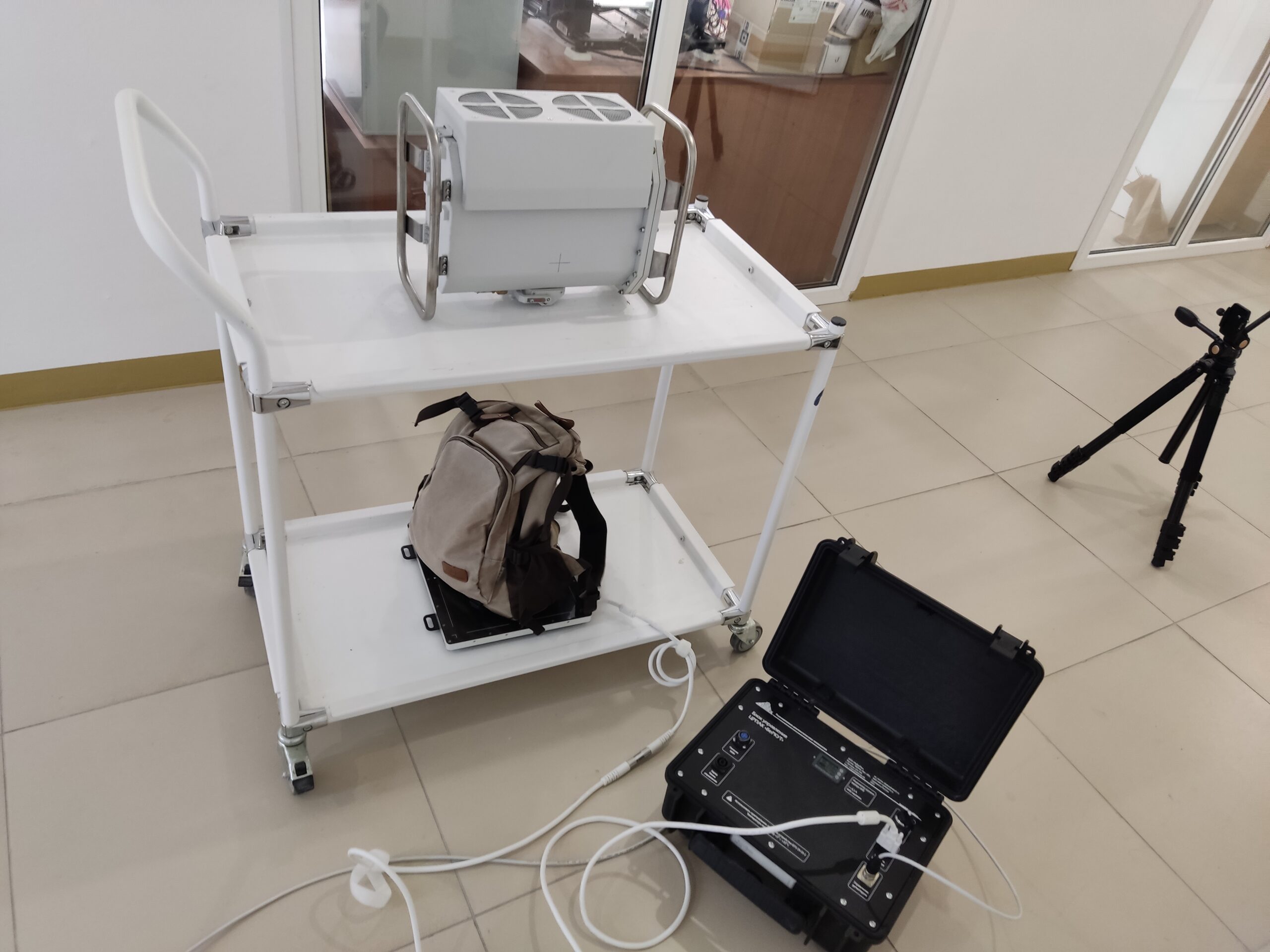

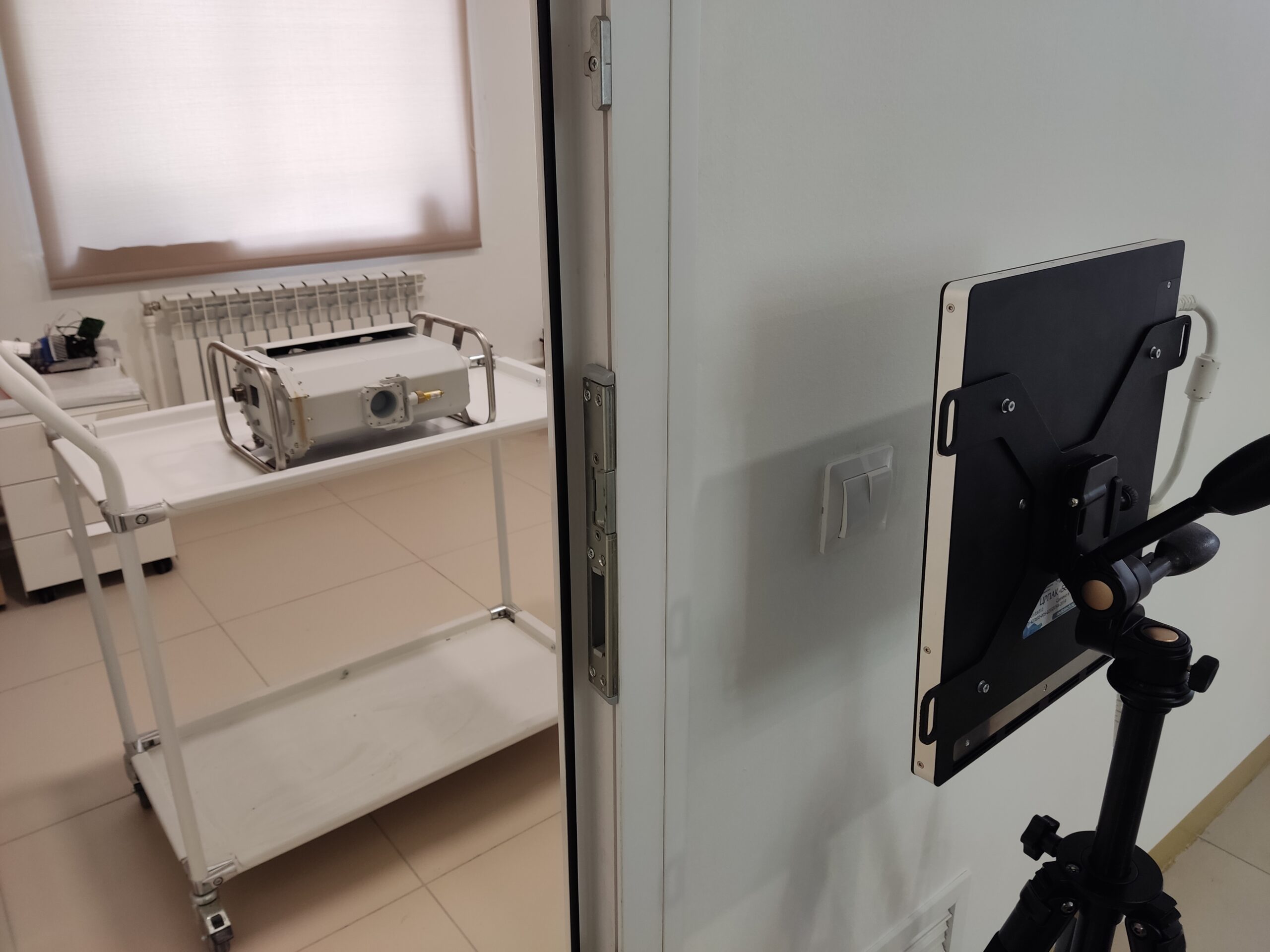

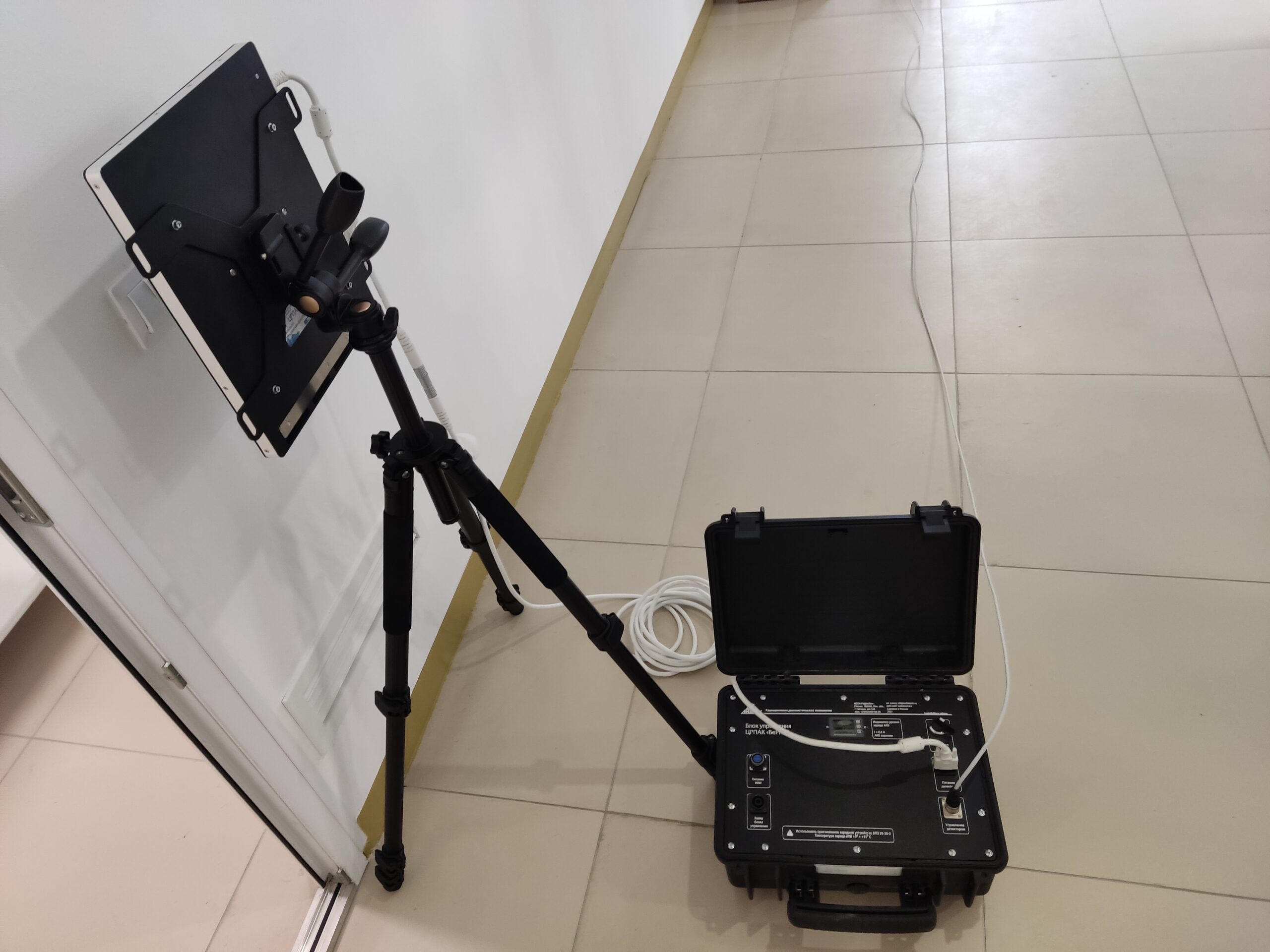

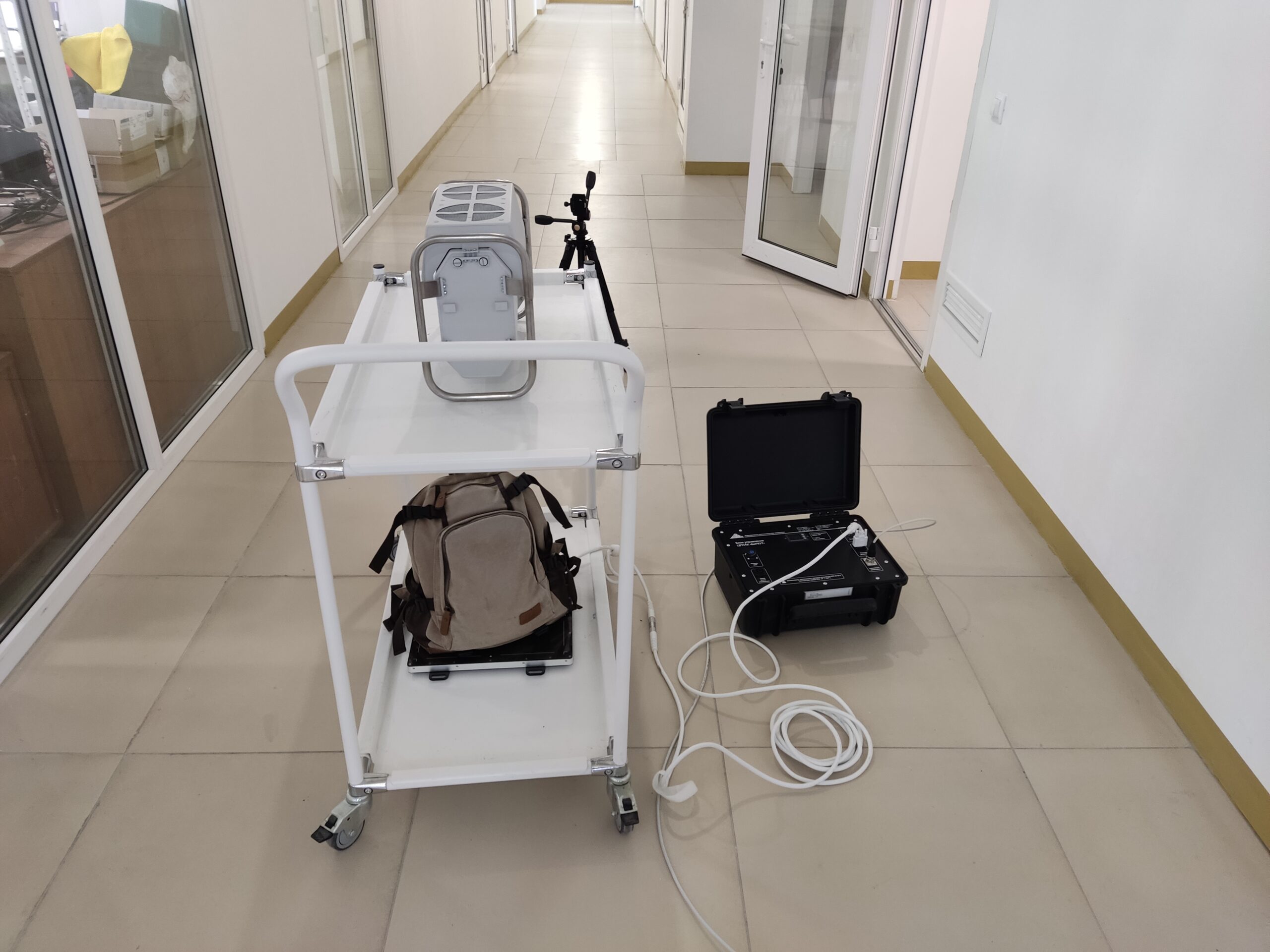

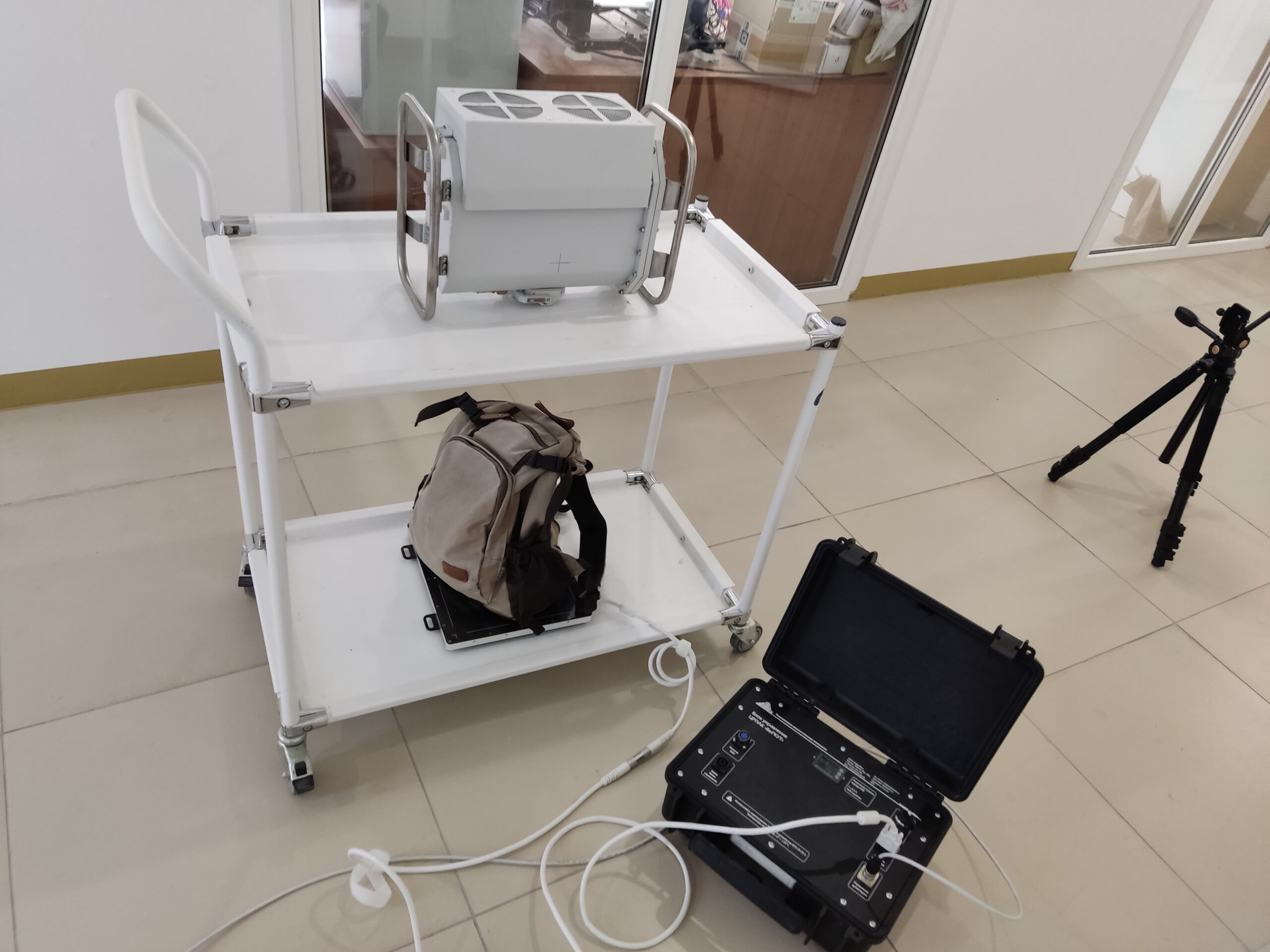

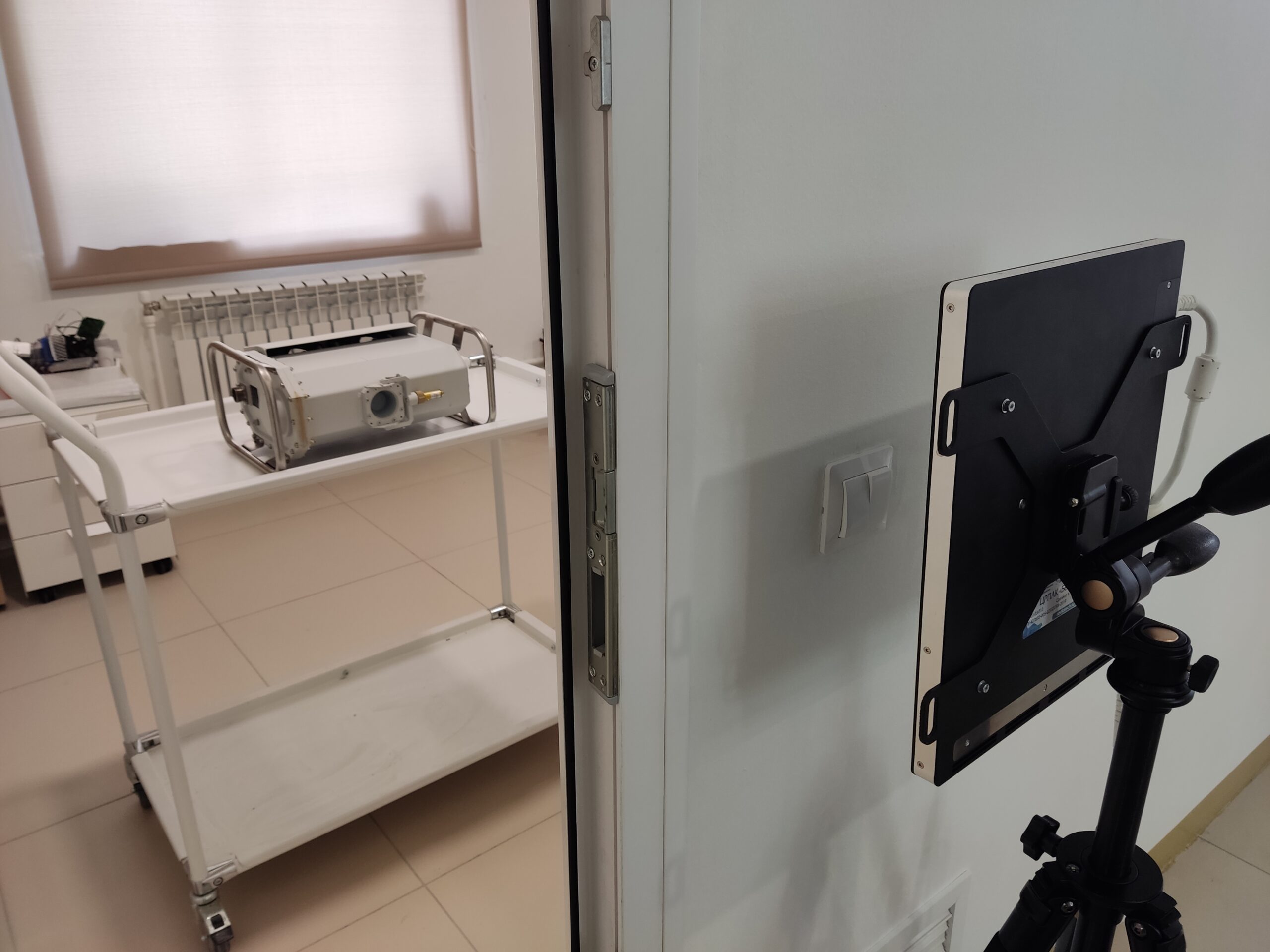

Фотографии

Сделано
в РФ

Оборудование не имеет аналогов в России
